TC-RK3399 Development Kit Carrier Board For Stamp Hole
TC-RK3399 Development Kit Carrier Board For Stamp Hole
Rockchip TC-3399 enucleare tabulam constat ex TC-3399 stamp foramine SOM et ferebat tabulam.
TC-3399 suggestum in Rockchip RK3399 fundatur, 64 frenum 6 cori, operis statio gradu processus.
Cortex-A72 + Quad-core Cortex-A53. Frequentia usque ad 1.8GHz est. Novus nucleus fere 100% effectus est quam A15/A17/A57.
Mitte Inquisitionem
depictio producti
Rockchip TC-RK3399 Development Board (TC-RK3399 Development Ornamentum carrier Board)
1.TC-RK3399 Development Kit Carrier Board For Stamp Hole Introduction
Rockchip TC-RK3399 Development Board (TC-RK3399 Development Ornamentum tabellarius Board ) TC-3399 suggestum fundatur in Rockchip RK3399, 64 frenum 6-cor, opus gradus processus.
Cortex-A72 + Quad-core Cortex-A53. Frequentia usque ad 1.8GHz est. Novus nucleus fere 100% effectus est quam A15/A17/A57.
ARM Mali-T860 processus graphice MP4 insertus, OpenGL ES1.1/2.0/3.0/3.1, OpenVG1.1, OpenCL, Directx11, AFBC (ARM Frame Buffer Cogo).
Tales potentes GPU sustinet H. 265HEVC et VP9, H.265 encode et 4K HDR. Et applicari potest visio computatoria, apparatus discendi, 4K 3D etc.
Interfaces: Dual MIPI-CSI, dualis ISP, Plu, USB3.0, USB2.0, TypeC etc.
TC-3399 tabula evolutionis designata cum 2GB/4GB LPDDR4, 8GB/16GB/32GB eMMC, independens potestas administrandi ratio, Aer et interfaces dives.
Sustinet Android, Linux, Ubuntu et Debian OS. Source code aperta sunt.
Applications: summus definitionis ostentatio cum machina vendo, machinis vendendis, doctrina terminalibus, identificatione latae, robotica, vigilantia securitatis, nummaria POS, vehiculum imperium terminales, VR, etc .
Thinkcore’s aperta fons suggestus nucleus tabularum et evolutionis tabulae.thinkcore’ plenae quadrationis ferrariae ac programmatis custo- ditiae solutiones in Rockchip socs sustinet processum designationis emptoris, ab ineunte evolutione ad massam productionem feliciorem.
Tabula Design Services
Aedificationem formandam carrier tabulas secundum customers’ requisita
Integration of our SoM in fine usuarii ferramenti ad finem redactionis et vestigium inferioris et cycli progressus minuendi
Software Development Services
Firmware, Coegi Fabrica, BSP, Middleware
Porting to different development ferendum
Integration ut target platform
Vestibulum Services
Procuratio components
Productio quantitas builds
Custom labeling
Integram rursus-key solutiones
Embedded R & D
Technology
— Low level OS: Android and Linux, to bring up Geniatech hardware .
â€" Coegi tueretur: Nam nativus hardware, aedificationem hardware in OS gradu operatur
â€" Securitatis et authentici instrumentum: Ut hardware laborat in rectam viam
2.TC-RK3399 Development Ornamentum Portitorem Board For Stamp foramen Parameter (Specificatio)
3.TC-RK3399 Development Ornamentum Portitorem Tabula pro Stamp foramen Feature et Application
Rockchip TC-RK3399 Development Board (TC-RK3399 Development Ornamentum carrier Board)
TC-3399 Develop Board Features：
â — Potentes functiones, opulentos, amplos applicationes.

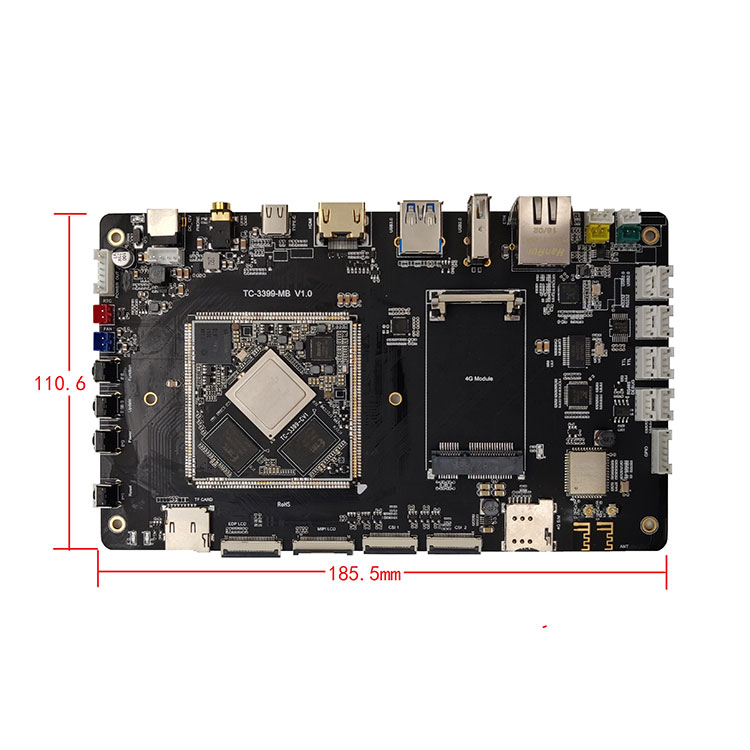

â— Size: 185.5mm*110.6mm, producto finali adhiberi potest.
â— Sustinet Android, Linux, Ubuntu, Debian. Source Code open, accelera tempus evolvere.
Applicationem sem
TC-RK3399 Apta est botris servientibus, summus perficientur computando/repono, visio computatralis, apparatus aleator, apparatus instrumenti commercialis, instrumenti medici, machinis vendendis, computatoribus industrialibus, etc.
SOM Aspectus
Rockchip TC-RK3399 Development Board (TC-RK3399 Development Ornamentum carrier Board) Aspectus
Rockchip TC-RK3399 Development Board (TC-RK3399 Development Ornamentum carrier Board)
Progressus Board Hardware Interfaces Descriptio
5.TC-RK3399 Development Kit Carrier Board For Stamp Hole Qualification
Productio planta in collocatione lineae automatariae Yamaha importavit, German Essa undam selectivam solidandi, inspectionem farinae solidioris 3D-SPI, AOI, X-radii, BGA stationem rework et alia instrumenta, et processum fluxum et administrationem qualitatem moderandi habet. Firmitatem et stabilitatem nuclei tabulam obtine.
6.Deliver, Shipping et Servientes
ARM suggesta nunc a nostro comitatu immissa includunt RK (Rockchip) et solutiones Allwinner. RK solutiones include RK3399, RK3288, PX30, RK3368, RV1126, RV1109, RK3568; Allwinner solutiones include A64; producti formae includunt nucleum tabulas evolutionis tabulas, matrimonias industriae imperium, industriae imperium tabulas integras et res integras. Vulgo usus est in ostentatione commerciali, machina vendo, magna aedificatione, vehiculum terminalis, cognitionis intelligentis, intelligentis IoT terminalis, AI, Aiot, industria, oeconomicis, aeroportus, consuetudines, magistratus, valetudinarium, domus dolor, educatio, electronicsetc.etc.
Thinkcore’s aperta fons suggestus nucleus tabularum et evolutionis tabulae.thinkcore’ plenae quadrationis ferrariae ac programmatis custo- ditiae solutiones in Rockchip socs sustinet processum designationis emptoris, ab ineunte evolutione ad massam productionem feliciorem.
Tabula Design Services
Aedificationem formandam carrier tabulas secundum customers’ requisita
Integration of our SoM in fine usuarii ferramenti ad finem redactionis et vestigium inferioris et cycli progressus minuendi
Software Development Services
Firmware, Coegi Fabrica, BSP, Middleware
Porting to different development ferendum
Integration ut target platform
Vestibulum Services
Procuratio components
Productio quantitas builds
Custom labeling
Integram rursus-key solutiones
Embedded R & D
Technology
— Low level OS: Android and Linux, to bring up Geniatech hardware .
â€" Coegi tueretur: Nam nativus hardware, aedificationem hardware in OS gradu operatur
â€" Securitatis et authentici instrumentum: Ut hardware laborat in rectam viam
Software ac hardware notitia
In media tabula schematicas schematicas praebet et numerum schematum momordit, tabula evolutionis in fundo tabulas ferrariae informationes praebet ut PCB fons lima, software SDK involucrum apertum fontem, manualia usorum, documenta duce, inaequaliter debugging, etc.
7.FAQ
1. habes auxilium? Quod genus technicae subsidii est?
Thinkcore reply: Nos praebemus fontem codicem, schematicum diagrammatum, manuale technicum pro nucleo tabulae evolutionis tabulae.
Etiam, subsidium technicum, quaestiones per electronicas vel forums quaerere potes.
Scopus technicae subsidii
1. Intellige quid software et hardware subsidia praebentur in evolutione tabulae
2. Quomodo currere ad programmata et exempla testium programmatum ad evolutionem tabulam faciendam normaliter currere?
3. Quomodo download et programma renovationis
4. Decernite an culpa sit. Quaestiones sequentes non sunt intra ambitum technicorum subsidii, solum technicae quaestiones praebentur
â‘´. Quomodo intelligere et mutare fontem codicem, sui disassembly et imitatio tabularum ambitum
â'µ. Quomodo componendi et transferendi systema operandi
⑶. Problemata quae ab usoribus in progressione propria fiunt, id est, usoris custo- stionum usorum
Nota: "consuetudinis" definimus hoc modo: Ad suas necessitates cognoscendas, utentes designant, ullis codicibus programmatis et instrumentis per se faciunt vel mitigant.
2. Potesne ordines suscipere?
Thinkcore respondit;
Officia praebemus: 1. Ratio css; 2. Ratio scissoris; 3. Coegi progressionem; 4. Firmware upgrade; 5. Hardware schematic design; 6. PCB Layout; 7. Ratio upgrade; 8. Progressus ambitus constructionis; 9. Applicatio debugging methodo; 10. Expertus modum. 11. More nativus servicesâ"‰
3. Quae singula observanda sunt cum utens tabula nuclei MASCULI?
Productum aliquod, post tempus usus, habebis huiusmodi quaestiones parvas vel illud. Utique, tabula nuclei MASCULI non est exceptio, sed si recte tenes et uteris, singula attende, et multae difficultates solvi possunt. Solet attende minutatim, multum commodum afferre potes! Credo te certissime velle experiri. .
Imprimis, cum tabula nuclei utens MASCULINUS, attendere debes ad range voltagenas quas quisque interfacies potest accipere. Simul, ut adaptatio connectoris et directiones positivae et negativae.
Secundo, collocatio et deportatio nuclei MASCULI in tabula magni ponderis est. Poni debet in ambitu sicco et humili humiditate. Eodem tempore necesse est attendere ad mensuras anti-staticas. Hoc modo tabula nuclei MAS non laedatur. Hoc potest vitare corrosionem tabulae nuclei androideae propter altam humiditatem.
Tertio, partes internae nuclei tabulae MASCULI sunt relative fragiles, et pulsus gravis vel pressio damnum inferre potest ad partes nuclei androideae tabulae vel PCB internae. itaque. Experiri non ut Android core tabula feriatur ab objectis duris in usu
4. Quot genera fasciculorum plerumque praesto sunt pro ARM nucleo tabularum infixa?
Tabula nuclei ARM infixa est electronic mater tabula quae sarcinis encapsulat nucleus functionum PC vel tabulae. Maxime ARM infixae nucleo tabulae integrae cpu, machinas et paxillos reponendi, quae per paxillos ad backplanum sustinendum coniunguntur ut systema chip in quodam campo cognoscant. Saepe talem systema unum microcomputarium vocant, sed verius referri debet ut suggestum evolutionis infixae.
Quia core tabulas communes functiones nucleum integrat, habet mobilitatem quod core tabula potest customize varias varias backplanes, quae progressionem efficientiam motherboard magnopere melioris faciunt. Quia tabula nuclei ARM infixa separatus ut moduli sui iuris, etiam difficultatem evolutionis minuit, firmitatem, stabilitatem et conservabilitatem systematis auget, tempus accelerat ad mercatum, operas technicas professionales et ad optimizes productos sumptus. Amissio, mollities.
Tres praecipuae notae tabulae nuclei ARM sunt: humilis potentia consummatio et munera valida, 16-bit/32-bit/64-bit institutio dualis et numerosi socii. Exigua magnitudo, humilis potentia consummatio, humilis sumptus, summus effectus; support Thumb (16-bit)/ ARM (32-bit) institutio dualis paro, compatibilis cum 8-bit/16-bit machinis; numerus inscriptus est, et celeritas instructio celerior est; Pleraque notitia operationes in regestis absolvuntur; modus appellandi est flexibilis et simplex, et effectus efficientia est alta; instructio longitudinis statuitur.
Si nuclei Technologiae AMR series in nucleo infixa productorum tabularum bene utatur his commodis in suggestu ARM. Components cpu cpu est maxima pars mediae tabulae, quae ex arithmetica unitate et moderatore componitur. Si RK3399 nucleum tabulam computatralem alicui homini comparat, cpu cor eius est, et eius partes magni momenti ex hoc videri possunt. Qualecumque cpu, eius structura interna in tres partes comprehendi potest: unitas imperium, unitas logica et unitas repono.
Hae tres partes inter se componunt ad analysim, iudicem, calculandum et moderandum opus variarum partium computatrum coordinatum.
Memoria est componentis usus ad programmata et notitia reponenda. Pro computatrale, solum cum memoria, potest habere memoriam functionis ad operationem normalem in tuto collocandam. Repositionis genera multa sunt, quae in tabulas principales et auxiliares secundum eorum usum dividi possunt. Tabularium principale etiam appellatur repositio interna (reportio ad memoriam), et repositio auxiliaris etiam externa reposita (reportio ad repono externa). Repositiones externae plerumque media magnetica vel disci optica, ut discos duri, disci floppy, tapes, CDs, etc., quae informationes diu reponere possunt nec electricitati ad informationes copiarum nituntur, sed a componentibus mechanicis acti sunt. celeritas multo tardius quam cpu.
Memoria de repositione componente in motherboard refert. Pars est quam cpu directe communicat et ea utitur ad congregem data. Data et programmata nunc in usu (hoc est in executione) recondit. Essentia physica una vel plures coetus est. Circuitus integratus cum inputatione et output notitiarum et functionum notitiarum repositionis. Memoria tantum adhibetur ut programmata et notitia ad tempus reponunt. Postquam potestas avertit vel defectum potentia est, programmata et notitia in ea amittentur.
Tres optiones nexus inter nucleum tabulam et tabulam imam sunt: iungo tabula-ad-tabula, digitus auri, et foraminis notae. Si solutio ad tabulam iungentis adhibita est, utilitas est: facilis linamentis et unpluggingis. Sed sequentia sunt delicta: 1. Pauperes seismic effectus. Tabula-ad-tabula iungens facile a vibratione solvitur, quae applicationem nuclei tabulae in automotive producta finiet. Ut nucleum tabulam figas, modi ut gluten dispensandi, volvitas, filum aeneum solidandi, insertis clips plasticis, et operculum protegens scutulatum adhiberi possunt. Uterque autem eorum multa vitia in massa productione exponet, ex incremento certe defectus.
2. Non potest adhiberi ad tenues et leves fructus. Spatium inter tabulam nuclei et laminam imam etiam ad minimum 5mm auxit, et talis nucleus tabulas tenues et leves emendare non potest.
3. Obturaculum in operatione verisimile est damnum internum PCBA inferre. Area mediae tabulae amplissima est. Cum tabulam mediam extraxerimus, primum debet unam partem vi levare, deinde alteram partem evellere. In hoc processu, deformatio nuclei tabulae PCB necessaria est, quae ad glutino ducenda est. Internas iniurias ut punctum crepuit. Articuli solida crepuerunt problemata in brevi termino non causant, sed in longo usu, paulatim male contingi possunt ob vibrationem, oxidationem et alias causas, apertam ambitum efformantes et systematis defectum.
4. Defectiva rate of patch productio massae alta est. Tabula-ad-tabula connexiones cum centenis fibulis valde longae sunt, et parvi errores inter connectorem et PCB accumulabunt. In refluxu solidantis scaena in productione massa, accentus internus generatur inter PCB et iungentem, et hic accentus internus interdum PCB trahit et deformat.
5. Difficultas probandi in massa productione. Etiamsi tabula-ad-tabula iungo cum pice 0.8mm adhibeatur, tamen impossibile est iungentem cum thimble directe contingere, qui difficultatem ad consilium et fabricam testium fixturae affert. Tametsi nullae sunt insuperabiles difficultates, omnes difficultates tandem ut incrementum gratuitae manifestabuntur et lana ex ovibus prodire debet.
Si solutionem auri digito adhibeas, commoda sunt: 1. Commodissimum est obturaculum et unplug. 2. Pretium auri digitorum technologiae in massa productione nimis humile est.
Incommoda sunt: 1. Cum auri digitus pars auri electroplari debet, pretium auri digiti processus valde pretiosus est cum output humile est. Productio processus officinas vilis PCB non satis est. Multae difficultates cum tabulis et qualitate producti praestari non possunt. 2. Non potest ad usus fructus tenues et leves sicut tabulae connexiones. 3. Fundum tabulae graphicae schedulae graphicae praecipuo qualitate desiderat, quae producti sumptus auget.
Si schema stamp assequatur, incommoda sunt: 1. Disassemble difficile est. 2. In nucleo tabulae area nimis magna est, et periculum deformationis post refluentem solidatorium est, et manualis solidatio ad imam tabulam requiri potest. Omnes prioris duorum versuum mancus non amplius exstant.
5. Visne mihi partus tempus tabulae nuclei indica?
Thinkcore respondit: Parva batch ordinis specimen, si stipes est, intra triduum merces portabitur. Magnae copiae ordinum vel ordinum nativus intra 35 dies in communi rerum adiunctis vehi potest
1.TC-RK3399 Development Kit Carrier Board For Stamp Hole Introduction
Rockchip TC-RK3399 Development Board (TC-RK3399 Development Ornamentum tabellarius Board ) TC-3399 suggestum fundatur in Rockchip RK3399, 64 frenum 6-cor, opus gradus processus.
Cortex-A72 + Quad-core Cortex-A53. Frequentia usque ad 1.8GHz est. Novus nucleus fere 100% effectus est quam A15/A17/A57.
ARM Mali-T860 processus graphice MP4 insertus, OpenGL ES1.1/2.0/3.0/3.1, OpenVG1.1, OpenCL, Directx11, AFBC (ARM Frame Buffer Cogo).
Tales potentes GPU sustinet H. 265HEVC et VP9, H.265 encode et 4K HDR. Et applicari potest visio computatoria, apparatus discendi, 4K 3D etc.
Interfaces: Dual MIPI-CSI, dualis ISP, Plu, USB3.0, USB2.0, TypeC etc.
TC-3399 tabula evolutionis designata cum 2GB/4GB LPDDR4, 8GB/16GB/32GB eMMC, independens potestas administrandi ratio, Aer et interfaces dives.
Sustinet Android, Linux, Ubuntu et Debian OS. Source code aperta sunt.
Applications: summus definitionis ostentatio cum machina vendo, machinis vendendis, doctrina terminalibus, identificatione latae, robotica, vigilantia securitatis, nummaria POS, vehiculum imperium terminales, VR, etc .
Thinkcore’s aperta fons suggestus nucleus tabularum et evolutionis tabulae.thinkcore’ plenae quadrationis ferrariae ac programmatis custo- ditiae solutiones in Rockchip socs sustinet processum designationis emptoris, ab ineunte evolutione ad massam productionem feliciorem.
Tabula Design Services
Aedificationem formandam carrier tabulas secundum customers’ requisita
Integration of our SoM in fine usuarii ferramenti ad finem redactionis et vestigium inferioris et cycli progressus minuendi
Software Development Services
Firmware, Coegi Fabrica, BSP, Middleware
Porting to different development ferendum
Integration ut target platform
Vestibulum Services
Procuratio components
Productio quantitas builds
Custom labeling
Integram rursus-key solutiones
Embedded R & D
Technology
— Low level OS: Android and Linux, to bring up Geniatech hardware .
â€" Coegi tueretur: Nam nativus hardware, aedificationem hardware in OS gradu operatur
â€" Securitatis et authentici instrumentum: Ut hardware laborat in rectam viam
2.TC-RK3399 Development Ornamentum Portitorem Board For Stamp foramen Parameter (Specificatio)
|
Morbi laoreet |
|||
|
Aspectus |
Stamp foramen SOM + carrier board |
||
|
SOMSize |
55mm*55mm |
||
|
Portitorem tabulam Location |
185.5mm*110.6mm |
||
|
Layer |
SOM8 accumsan / carrier tabulam IV accumsan |
||
|
Ratio configurationis |
|||
|
cpu |
Rockchip RK3399 Cortex A53, core quad （1.8GHz） |
||
|
aries |
LPDDR4Standard versio 2GB, 4GB ad libitum |
||
|
Repono |
8GB/16GB/32GB emmc optional，default 16GB |
||
|
Potentia IC |
RK808 |
||
|
Ratio OS |
Android/Linux+QT/Debian/Ubuntu |
||
|
Interfaces parametri |
|||
|
Ostendere |
MIPI DSI，EDP et HDMI output . |
||
|
Tactus |
I2C/USB |
||
|
Audio |
3.5mm headphoneï¼›2x2pin 2.0mm port |
||
|
SD card |
1channel SDIO |
||
|
Ethernet |
1000M |
||
|
USB HOST |
1 x USB3.0; 3 x HOST2.0 |
||
|
TypeC |
I channel |
||
|
UART TTL |
3 alveum UART（1 canalis est pro debug） |
||
|
RS232 |
2 channel |
||
|
RS485 |
I channel |
||
|
PWM |
2channel PWM |
||
|
IIC |
2 channel IIC |
||
|
IR |
I channel |
||
|
ADC |
I channel ADC input |
||
|
Camera |
2 canalis MIPI CSI input |
||
|
4G modulus |
1slot |
||
|
Antenna |
WIFI/BT |
||
|
GPIO |
3 |
||
|
Claves |
4（Reset，Power，Update，Function） |
||
|
Virtus Input (12V) |
2 socors (5.5mm* 2.5mm et 4pin 2.0mm socors) |
||
|
RTC Power |
I socors (2pin 2.0mm socors) |
||
|
Virtus Output |
12V/5V/3.3V，6pin 2.0mm socors |
||
|
Electrical Specification |
|||
|
Input intentione |
10V--13V/2A |
||
|
Output intentione |
3.3V/5V/12V |
||
|
Repono Temperature |
-30 ~ LXXX gradus |
||
|
Operatio Temperature |
-20 ~ LXX gradus |
||
3.TC-RK3399 Development Ornamentum Portitorem Tabula pro Stamp foramen Feature et Application
Rockchip TC-RK3399 Development Board (TC-RK3399 Development Ornamentum carrier Board)
TC-3399 Develop Board Features：
â — Potentes functiones, opulentos, amplos applicationes.
â— Size: 185.5mm*110.6mm, producto finali adhiberi potest.
â— Sustinet Android, Linux, Ubuntu, Debian. Source Code open, accelera tempus evolvere.
Applicationem sem
TC-RK3399 Apta est botris servientibus, summus perficientur computando/repono, visio computatralis, apparatus aleator, apparatus instrumenti commercialis, instrumenti medici, machinis vendendis, computatoribus industrialibus, etc.
SOM Aspectus
Rockchip TC-RK3399 Development Board (TC-RK3399 Development Ornamentum carrier Board) Aspectus
Rockchip TC-RK3399 Development Board (TC-RK3399 Development Ornamentum carrier Board)

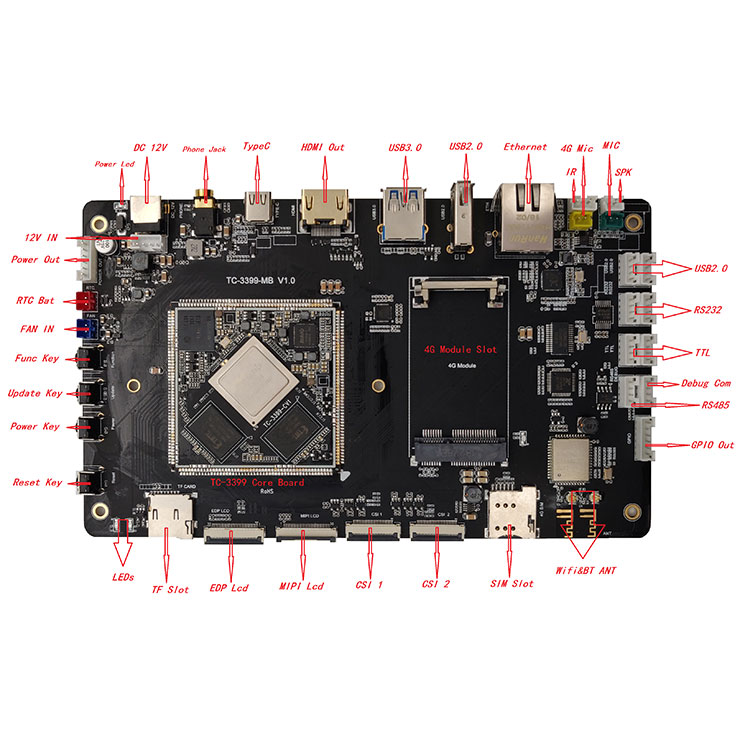

Progressus Board Hardware Interfaces Descriptio
TC-RK3399 tabula evolutionis
|
Interfaces singula |
||
|
NO.# |
Nomen |
Descriptio |
|
〠1】 |
DC 12V/12V IN |
12V potentia input |
|
〠2】 |
Potestas Led |
Potestas ducitur, quando 12V potestas initus est, in €™ |
|
〠3】 |
Power Out |
Potentia extra, includit 12V，5V，3.3V，GND； 6pin 2.0mm socors |
|
〠4】 |
RTC Bat |
RTC potentia input，3.7V~4.2V；2pin 2.0mm slot |
|
〠5】 |
FLABELLUM IN |
FAN potestas, 12V outputï¼›2pin 2.0mm socors |
|
〠6】 |
Func Key |
Munus Key |
|
〠7】 |
Renovatio Key |
Renovatio Key |
|
〠8】 |
Potentia Key |
Potentia Key |
|
〠9】 |
Reset Key |
Reset Key |
|
〠10】 |
LEDs |
2xled, moderari potest GPIO |
|
〠11】 |
TF Slot |
TF Slot |
|
〠12】 |
EDP Lcd |
EDP Propono Output |
|
〠13】 |
MIPI Lcd |
MIPI Propono Output |
|
〠14】 |
CSI 1 |
MIPI camera1，RX0 signo |
|
〠15】 |
CSI 2 |
MIPI camera2，RX1/TX1 signo |
|
〠16】 |
SIM Slote |
4G Sim socors |
|
〠17】 |
4G OMNIBUS Slot |
4G OMNIBUS Slot |
|
〠18】 |
Wifi&BT ANT |
WiFi/BT antennae, inter onboard et nervum |
|
〠19】 |
GPIO Out |
GPIO，6pin 2.0mm socors |
|
〠20】 |
RS485 |
RS485，4pin 2.0mm socors |
|
〠21】 |
Debug Com |
Debug uart，4pin 2.0mm socors |
|
〠22】 |
TTL |
TTL uart，2 slot；4pin 2.0mm socors |
|
〠23】 |
RS232 |
RS232，2 slot；4pin 2.0mm socors |
|
〠24】 |
USB2.0 |
USB2.0 host，2 slot；4pin 2.0mm socors |
|
〠25】 |
SPK |
orator output，for audio et 4G；2pin 2.0mm socors |
|
〠26】 |
MIC |
Record slot，2pin 2.0mm socors |
|
〠27】 |
4G Mic |
4G record slot，2pin 2.0mm socors |
|
〠28】 |
IR |
IR receive，3pin 2.0mm socors |
|
〠29】 |
Ethernet |
1000M，RJ45 |
|
〠30】 |
USB2.0 |
USB2.0 TypeA |
|
〠31】 |
USB3.0 |
USB3.0 TypeA |
|
〠32】 |
HDMI output |
HDMI output，TypeA |
|
〠33】 |
TypeC |
TypeC，pro lusione et renovatio |
|
〠34】 |
Phone Jack |
3.5mm socors |
|
〠35】 |

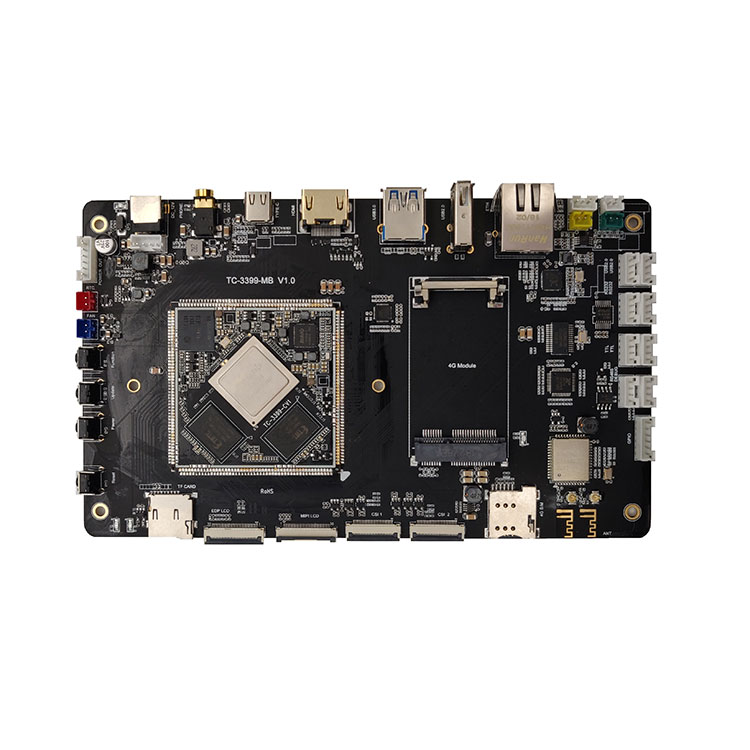

TC-3399 Core Board |
TC-3399 SOM |

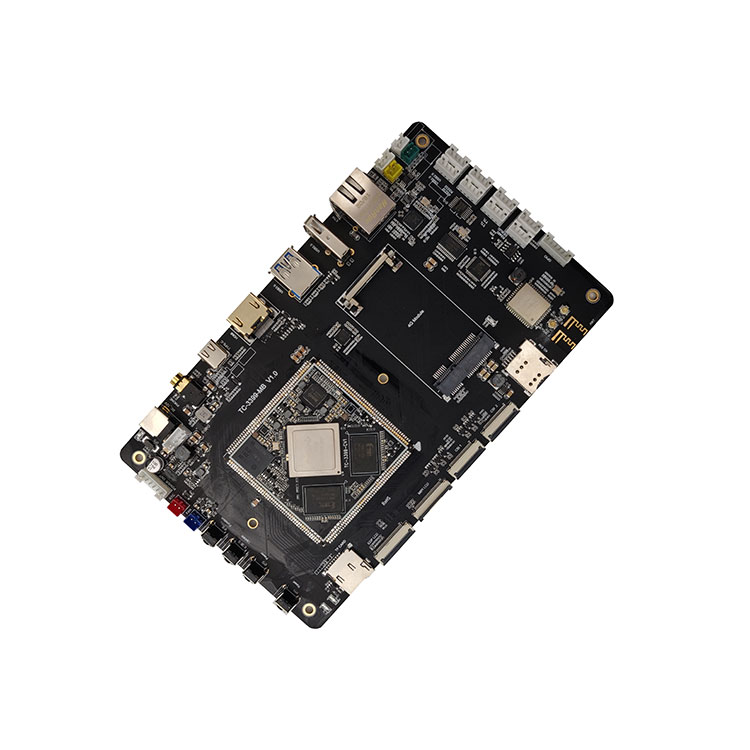

5.TC-RK3399 Development Kit Carrier Board For Stamp Hole Qualification
Productio planta in collocatione lineae automatariae Yamaha importavit, German Essa undam selectivam solidandi, inspectionem farinae solidioris 3D-SPI, AOI, X-radii, BGA stationem rework et alia instrumenta, et processum fluxum et administrationem qualitatem moderandi habet. Firmitatem et stabilitatem nuclei tabulam obtine.
6.Deliver, Shipping et Servientes
ARM suggesta nunc a nostro comitatu immissa includunt RK (Rockchip) et solutiones Allwinner. RK solutiones include RK3399, RK3288, PX30, RK3368, RV1126, RV1109, RK3568; Allwinner solutiones include A64; producti formae includunt nucleum tabulas evolutionis tabulas, matrimonias industriae imperium, industriae imperium tabulas integras et res integras. Vulgo usus est in ostentatione commerciali, machina vendo, magna aedificatione, vehiculum terminalis, cognitionis intelligentis, intelligentis IoT terminalis, AI, Aiot, industria, oeconomicis, aeroportus, consuetudines, magistratus, valetudinarium, domus dolor, educatio, electronicsetc.etc.
Thinkcore’s aperta fons suggestus nucleus tabularum et evolutionis tabulae.thinkcore’ plenae quadrationis ferrariae ac programmatis custo- ditiae solutiones in Rockchip socs sustinet processum designationis emptoris, ab ineunte evolutione ad massam productionem feliciorem.
Tabula Design Services
Aedificationem formandam carrier tabulas secundum customers’ requisita
Integration of our SoM in fine usuarii ferramenti ad finem redactionis et vestigium inferioris et cycli progressus minuendi
Software Development Services
Firmware, Coegi Fabrica, BSP, Middleware
Porting to different development ferendum
Integration ut target platform
Vestibulum Services
Procuratio components
Productio quantitas builds
Custom labeling
Integram rursus-key solutiones
Embedded R & D
Technology
— Low level OS: Android and Linux, to bring up Geniatech hardware .
â€" Coegi tueretur: Nam nativus hardware, aedificationem hardware in OS gradu operatur
â€" Securitatis et authentici instrumentum: Ut hardware laborat in rectam viam
Software ac hardware notitia
In media tabula schematicas schematicas praebet et numerum schematum momordit, tabula evolutionis in fundo tabulas ferrariae informationes praebet ut PCB fons lima, software SDK involucrum apertum fontem, manualia usorum, documenta duce, inaequaliter debugging, etc.
7.FAQ
1. habes auxilium? Quod genus technicae subsidii est?
Thinkcore reply: Nos praebemus fontem codicem, schematicum diagrammatum, manuale technicum pro nucleo tabulae evolutionis tabulae.
Etiam, subsidium technicum, quaestiones per electronicas vel forums quaerere potes.
Scopus technicae subsidii
1. Intellige quid software et hardware subsidia praebentur in evolutione tabulae
2. Quomodo currere ad programmata et exempla testium programmatum ad evolutionem tabulam faciendam normaliter currere?
3. Quomodo download et programma renovationis
4. Decernite an culpa sit. Quaestiones sequentes non sunt intra ambitum technicorum subsidii, solum technicae quaestiones praebentur
â‘´. Quomodo intelligere et mutare fontem codicem, sui disassembly et imitatio tabularum ambitum
â'µ. Quomodo componendi et transferendi systema operandi
⑶. Problemata quae ab usoribus in progressione propria fiunt, id est, usoris custo- stionum usorum
Nota: "consuetudinis" definimus hoc modo: Ad suas necessitates cognoscendas, utentes designant, ullis codicibus programmatis et instrumentis per se faciunt vel mitigant.
2. Potesne ordines suscipere?
Thinkcore respondit;
Officia praebemus: 1. Ratio css; 2. Ratio scissoris; 3. Coegi progressionem; 4. Firmware upgrade; 5. Hardware schematic design; 6. PCB Layout; 7. Ratio upgrade; 8. Progressus ambitus constructionis; 9. Applicatio debugging methodo; 10. Expertus modum. 11. More nativus servicesâ"‰
3. Quae singula observanda sunt cum utens tabula nuclei MASCULI?
Productum aliquod, post tempus usus, habebis huiusmodi quaestiones parvas vel illud. Utique, tabula nuclei MASCULI non est exceptio, sed si recte tenes et uteris, singula attende, et multae difficultates solvi possunt. Solet attende minutatim, multum commodum afferre potes! Credo te certissime velle experiri. .
Imprimis, cum tabula nuclei utens MASCULINUS, attendere debes ad range voltagenas quas quisque interfacies potest accipere. Simul, ut adaptatio connectoris et directiones positivae et negativae.
Secundo, collocatio et deportatio nuclei MASCULI in tabula magni ponderis est. Poni debet in ambitu sicco et humili humiditate. Eodem tempore necesse est attendere ad mensuras anti-staticas. Hoc modo tabula nuclei MAS non laedatur. Hoc potest vitare corrosionem tabulae nuclei androideae propter altam humiditatem.
Tertio, partes internae nuclei tabulae MASCULI sunt relative fragiles, et pulsus gravis vel pressio damnum inferre potest ad partes nuclei androideae tabulae vel PCB internae. itaque. Experiri non ut Android core tabula feriatur ab objectis duris in usu
4. Quot genera fasciculorum plerumque praesto sunt pro ARM nucleo tabularum infixa?
Tabula nuclei ARM infixa est electronic mater tabula quae sarcinis encapsulat nucleus functionum PC vel tabulae. Maxime ARM infixae nucleo tabulae integrae cpu, machinas et paxillos reponendi, quae per paxillos ad backplanum sustinendum coniunguntur ut systema chip in quodam campo cognoscant. Saepe talem systema unum microcomputarium vocant, sed verius referri debet ut suggestum evolutionis infixae.
Quia core tabulas communes functiones nucleum integrat, habet mobilitatem quod core tabula potest customize varias varias backplanes, quae progressionem efficientiam motherboard magnopere melioris faciunt. Quia tabula nuclei ARM infixa separatus ut moduli sui iuris, etiam difficultatem evolutionis minuit, firmitatem, stabilitatem et conservabilitatem systematis auget, tempus accelerat ad mercatum, operas technicas professionales et ad optimizes productos sumptus. Amissio, mollities.
Tres praecipuae notae tabulae nuclei ARM sunt: humilis potentia consummatio et munera valida, 16-bit/32-bit/64-bit institutio dualis et numerosi socii. Exigua magnitudo, humilis potentia consummatio, humilis sumptus, summus effectus; support Thumb (16-bit)/ ARM (32-bit) institutio dualis paro, compatibilis cum 8-bit/16-bit machinis; numerus inscriptus est, et celeritas instructio celerior est; Pleraque notitia operationes in regestis absolvuntur; modus appellandi est flexibilis et simplex, et effectus efficientia est alta; instructio longitudinis statuitur.
Si nuclei Technologiae AMR series in nucleo infixa productorum tabularum bene utatur his commodis in suggestu ARM. Components cpu cpu est maxima pars mediae tabulae, quae ex arithmetica unitate et moderatore componitur. Si RK3399 nucleum tabulam computatralem alicui homini comparat, cpu cor eius est, et eius partes magni momenti ex hoc videri possunt. Qualecumque cpu, eius structura interna in tres partes comprehendi potest: unitas imperium, unitas logica et unitas repono.
Hae tres partes inter se componunt ad analysim, iudicem, calculandum et moderandum opus variarum partium computatrum coordinatum.
Memoria est componentis usus ad programmata et notitia reponenda. Pro computatrale, solum cum memoria, potest habere memoriam functionis ad operationem normalem in tuto collocandam. Repositionis genera multa sunt, quae in tabulas principales et auxiliares secundum eorum usum dividi possunt. Tabularium principale etiam appellatur repositio interna (reportio ad memoriam), et repositio auxiliaris etiam externa reposita (reportio ad repono externa). Repositiones externae plerumque media magnetica vel disci optica, ut discos duri, disci floppy, tapes, CDs, etc., quae informationes diu reponere possunt nec electricitati ad informationes copiarum nituntur, sed a componentibus mechanicis acti sunt. celeritas multo tardius quam cpu.
Memoria de repositione componente in motherboard refert. Pars est quam cpu directe communicat et ea utitur ad congregem data. Data et programmata nunc in usu (hoc est in executione) recondit. Essentia physica una vel plures coetus est. Circuitus integratus cum inputatione et output notitiarum et functionum notitiarum repositionis. Memoria tantum adhibetur ut programmata et notitia ad tempus reponunt. Postquam potestas avertit vel defectum potentia est, programmata et notitia in ea amittentur.
Tres optiones nexus inter nucleum tabulam et tabulam imam sunt: iungo tabula-ad-tabula, digitus auri, et foraminis notae. Si solutio ad tabulam iungentis adhibita est, utilitas est: facilis linamentis et unpluggingis. Sed sequentia sunt delicta: 1. Pauperes seismic effectus. Tabula-ad-tabula iungens facile a vibratione solvitur, quae applicationem nuclei tabulae in automotive producta finiet. Ut nucleum tabulam figas, modi ut gluten dispensandi, volvitas, filum aeneum solidandi, insertis clips plasticis, et operculum protegens scutulatum adhiberi possunt. Uterque autem eorum multa vitia in massa productione exponet, ex incremento certe defectus.
2. Non potest adhiberi ad tenues et leves fructus. Spatium inter tabulam nuclei et laminam imam etiam ad minimum 5mm auxit, et talis nucleus tabulas tenues et leves emendare non potest.
3. Obturaculum in operatione verisimile est damnum internum PCBA inferre. Area mediae tabulae amplissima est. Cum tabulam mediam extraxerimus, primum debet unam partem vi levare, deinde alteram partem evellere. In hoc processu, deformatio nuclei tabulae PCB necessaria est, quae ad glutino ducenda est. Internas iniurias ut punctum crepuit. Articuli solida crepuerunt problemata in brevi termino non causant, sed in longo usu, paulatim male contingi possunt ob vibrationem, oxidationem et alias causas, apertam ambitum efformantes et systematis defectum.
4. Defectiva rate of patch productio massae alta est. Tabula-ad-tabula connexiones cum centenis fibulis valde longae sunt, et parvi errores inter connectorem et PCB accumulabunt. In refluxu solidantis scaena in productione massa, accentus internus generatur inter PCB et iungentem, et hic accentus internus interdum PCB trahit et deformat.
5. Difficultas probandi in massa productione. Etiamsi tabula-ad-tabula iungo cum pice 0.8mm adhibeatur, tamen impossibile est iungentem cum thimble directe contingere, qui difficultatem ad consilium et fabricam testium fixturae affert. Tametsi nullae sunt insuperabiles difficultates, omnes difficultates tandem ut incrementum gratuitae manifestabuntur et lana ex ovibus prodire debet.
Si solutionem auri digito adhibeas, commoda sunt: 1. Commodissimum est obturaculum et unplug. 2. Pretium auri digitorum technologiae in massa productione nimis humile est.
Incommoda sunt: 1. Cum auri digitus pars auri electroplari debet, pretium auri digiti processus valde pretiosus est cum output humile est. Productio processus officinas vilis PCB non satis est. Multae difficultates cum tabulis et qualitate producti praestari non possunt. 2. Non potest ad usus fructus tenues et leves sicut tabulae connexiones. 3. Fundum tabulae graphicae schedulae graphicae praecipuo qualitate desiderat, quae producti sumptus auget.
Si schema stamp assequatur, incommoda sunt: 1. Disassemble difficile est. 2. In nucleo tabulae area nimis magna est, et periculum deformationis post refluentem solidatorium est, et manualis solidatio ad imam tabulam requiri potest. Omnes prioris duorum versuum mancus non amplius exstant.
5. Visne mihi partus tempus tabulae nuclei indica?
Thinkcore respondit: Parva batch ordinis specimen, si stipes est, intra triduum merces portabitur. Magnae copiae ordinum vel ordinum nativus intra 35 dies in communi rerum adiunctis vehi potest
Hot Tags: TC-RK3399 Development Kit Carrier Board For Stamp Hole, Manufacturers, Suppliers, China, Emptum, Lupum, Factory, Factus in Sinis, Pretium, Quality, Novissimum, Cheap
Related Categoria
PX30 Development Ornamentum Portitorem Board
RK3399 Development Ornamentum Portitorem Board
RV1126 Development Kit Carrier Board
RK3568 Development Ornamentum Portitorem Board
RK3566 Development Ornamentum Portitorem Board
RK3588 Development Ornamentum Portitorem Board
Mitte Inquisitionem
Libenter placet, ut inquisitionem tuam in forma infra exhibeas. Respondebimus tibi in 24 horis.
Related Products
