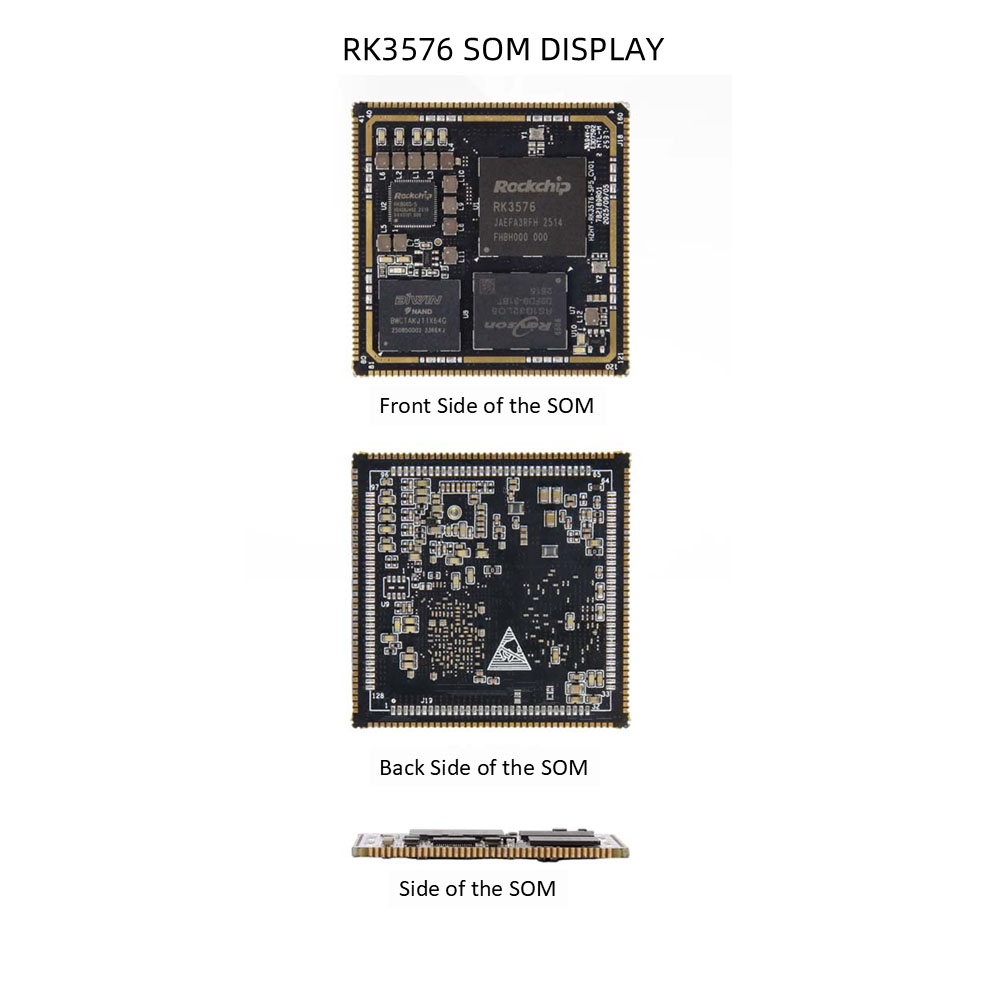

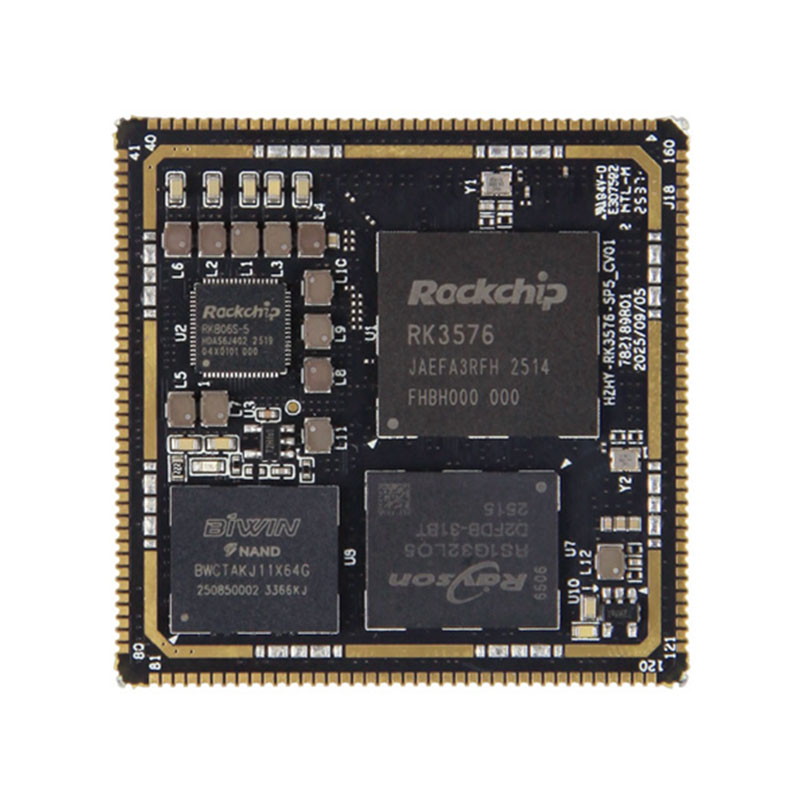

Rockchip RK3576 SOM

 Systema Rockchip RK3576 in Module (SOM) est summus effectus, industrialis gradus solutionis infixae ad facultatem amplis machinis intelligentium. In processu technologiae Rockchip aedificata, hoc pacto et integrato SOM liberat eximiam vim computandi, AI robustam consequentiam facultatum, et multimedia effectus certae, quae optimam electionem facit ad automationem industrialem, AIoT, et systemata intelligentium infixa.

Mitte Inquisitionem

depictio producti

In medio RK3576 SOM est potens figurarum octavus CPU, featuras quatuor Cortex‑A72 nucleos in 2.2GHz et quatuor Cortex‑A53 nucleos in 1.8GHz. Hoc magnum. LITTERAE heterogeneae architecturae onus intelligentis librat, praestans praestantiorem exsecutionem pro multi- ceptis multiplicibus, dum optimizing potentiae efficientiam ad operationem extensam — criticam pro ambitus industriae cum stricta energia requisita.

Instructus cum 6TOPS@INT8 NPU, RK3576 SOM in fabrica AI consequenti excellit. Mixta praecisione operationes inclusas INT4, INT8, et FP16 sustinet, et plene compatitur cum articulationibus amet altis discendi ut TensorFlow et PyTorch. Hoc permittit ut tincidunt inconsutilis explicandi AI applicationes sicut visio computatralis, agnitio sermonis, ora analytica sine freti nube computandi, latendi minuendi et notitiarum secreti augendi.

Mali‑G52 MC3 GPU integrata amplius auget multimedia et facultates graphicae. Industria signa sustinens sicut OpenGL ES 3.2 et Vulkan 1.2, dat lenis 3D reddendi, altae definitionis processus video, et UI visualizationis perfecti, ad applicationes ut HMI industrialis, signage digitalis, et systemata intelligens custodiae.

Pro gradu industriae solutio, RK3576 SOM machinatur obviam strictis postulatis ambituum industrialium, stabilis operandi etiam duris conditionibus procurans. Flexibiles OEM et ODM operas customizationes formatas praebemus ad munus tuum specificum requisita, inclusa consuetudine interfaces configurationes, optiones memoriae, et optimizationem programmatum. Utrum tabula nuclei RK3576 indiges vel tabula plene nativus infixa, solutio accelerat cycli evolutionis productum tuum et minuit tempus ad mercatum.

Eligite Rockchip RK3576 SOM pro certo, summo opere infixo suggestu, quod industriae gradus durabilitatem componit, potens AI computandi, et novas consuetudines versatiles - novas facultates reserans pro ore applicationum intelligentium.

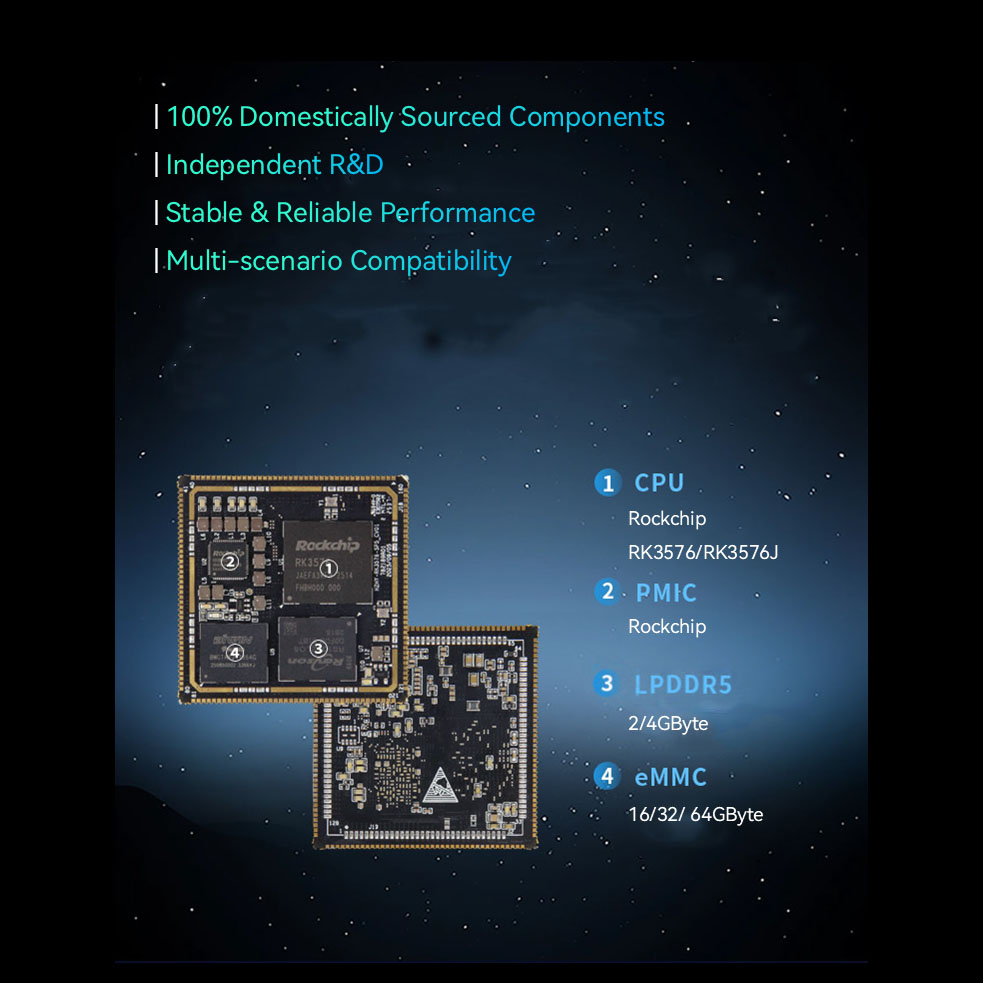

RK3576 SOM Hardware Specifications

● CPU: Cortex-A72 processus Quad-core Cortex-A53 processor

●Clock Speed: 2.2GHz

● Memoria: 2/4GB LPDDR5 (variat capacitas secundum versionem acquisitam)

● EMMC: 32/64GB eMMC (capacitas variat secundum versionem acquisitam)

● Multimedia Processus: Sustinet 4K@120fps H.265, VP9, AVS2, et AV1 decoders; sustinet 4K@60fps H.264 decoder; subsidia 4K@60fps H.264 et H.265 encoders, qualitas summus JPEG encoder/decoder

Graphics Processor: ARM Mali-G52-MC3

● NPU: inaedificatum independens NPU, 6 TOPS computandi potestatem @ INT8

● Dimensiones: 45mm x 45mm

● Interface: Stamp-foramen, fibulae 288

Temperature: -40°C~+85°C / 0°C~+70°C

Operating intentione: 5V

Systema Operating: Linux, Ubuntu

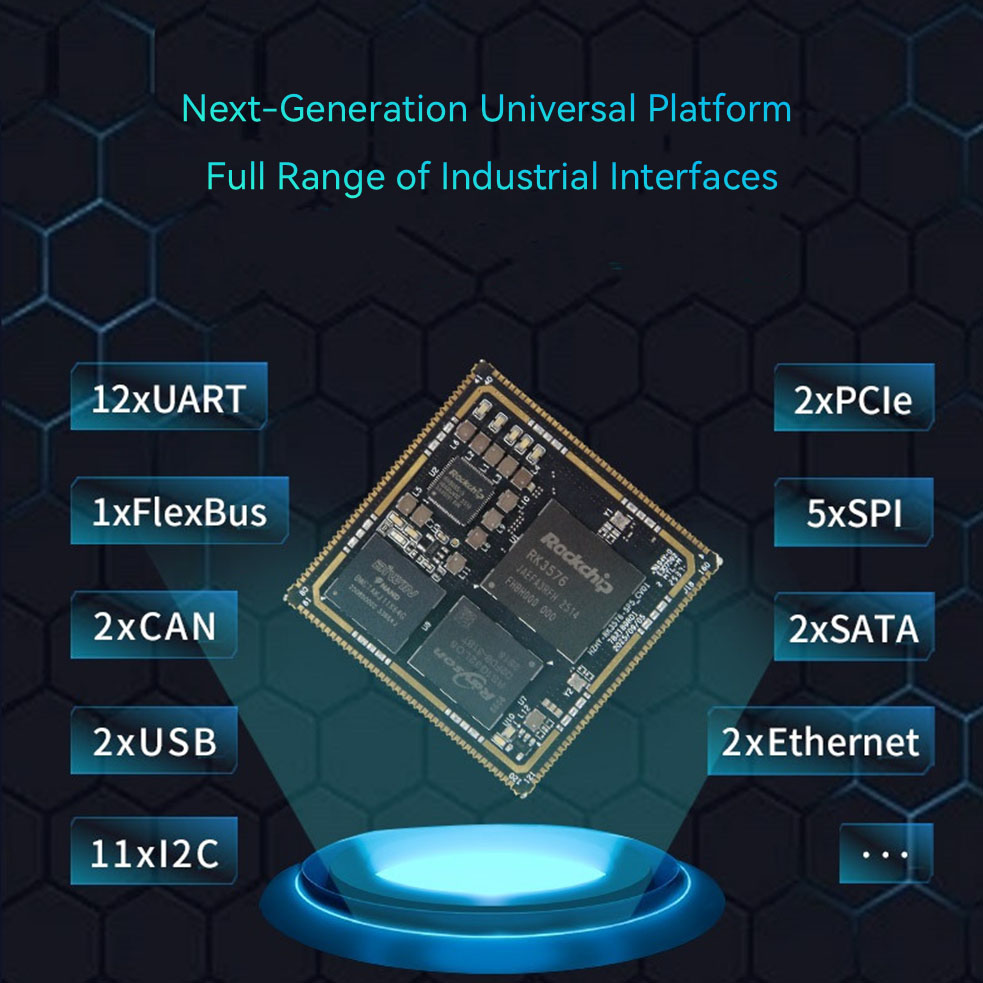

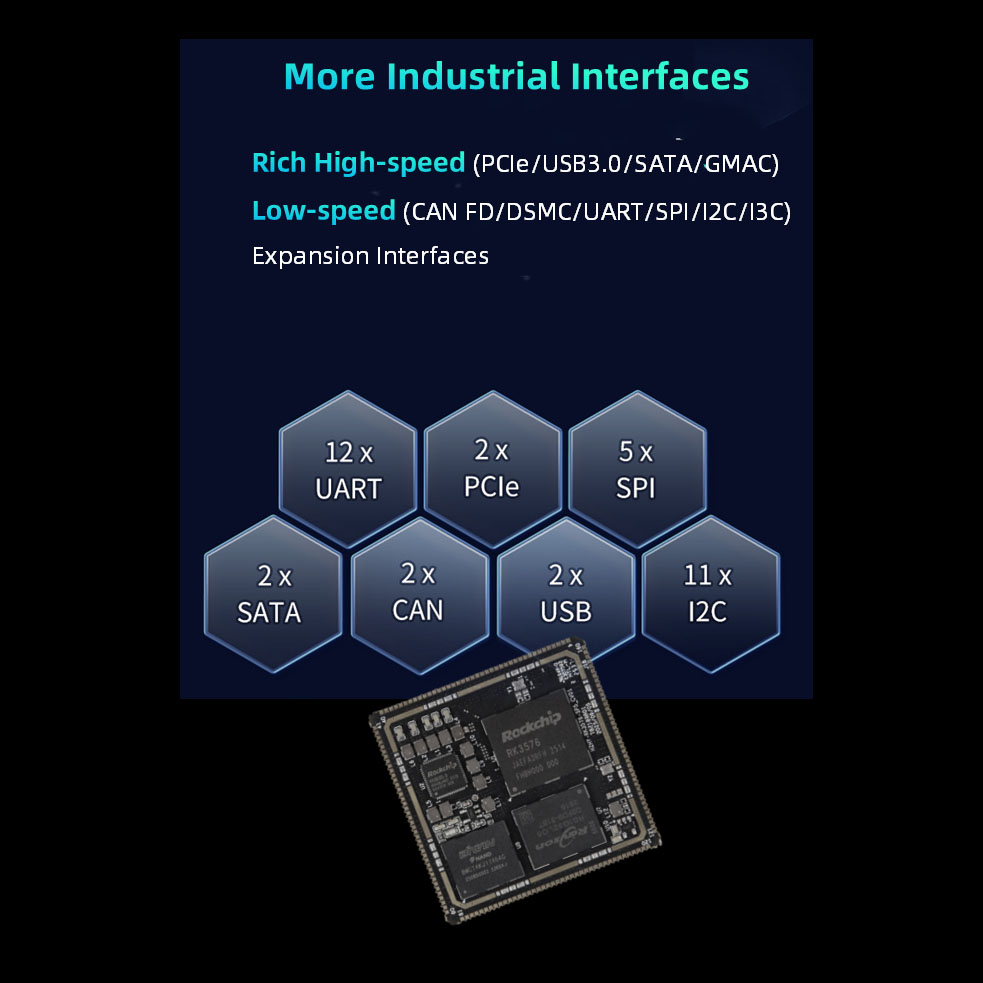

RK3576 SOM Eget Parameters

● SDMMC (≤2 canales): Subsidia SDI03.0 protocollum et protocollum MMCV4.51. Filum 4-data bus latum ; sustinet modum SDR104, cum maxima celeritate 200MHz. Nota: Solum SDMMC0 System Boot sustinet, et ad munus SD card defaltum est;

subsidia firmware upgrade per SD card, cum EMMC/UFS blank est, atque etiam upgrade firmware EMMC/UFS per SD card post EMMC/UFS tabernus; SDMMC0 conformat VCCIO_SD_S0 ad 1.8V vel 3.3V output secundum modum peripherici et actualis operandi; SDMMC1 est 3.3V; nonnullae opes acus multiplicatae sunt.

● SARADC (≤7 canales): SARADC resolutio 12-bit, celeritas 1MS/s, initus intentionis 0~1.8V est; Nota: SARADC_VINO_BOOT ponendi SYSTEMBOOT coagmentatio dicata est et ad alia munera adhiberi non potest; SARADC_VIN1 defaltam ut clavem pretii input portum sampling et multiplicatur sicut modus conjunctionis Recuperationis (non modifiabilis);

SARADC_VIN2 hardware ID tabula est, non producta; SARADC_VIN3 multiplex est ad detectionem audio;

SARADC_VIN4~7 directe adhiberi potest.

● USB (≤2 canales): Nota: USB2_OTG0 est default firmware portum urens pro RK3576, quaeso, scito hanc interfaciem in applicatione reservare; USB3 et USB2.0 OTG non possunt nisi simul uti Fabrica vel HOST; signum SS (5Gbps) USB3 OTG0 multiplex est cum DP1.4; signum SS (5Gbps) USB3 OTG1 cum PCIE1 vel SATA1 multiplicatur, et munus USB adhiberi non potest ad munus PCIE vel SATA;

● SATA (≤2 canales): SATA PM munus sustinet, singuli portus quinque machinas alere possunt; sustinet SATA 1.5Gb/s, SATA 3.0Gb/s, SATA 6.0Gb/s; sustinet eSATA.

Nota: SATA0 et PCIe0 moderatores multiplicantur; SATA1 et PCIe1 vel USB3_OTG1 moderatores multiplicantur;

● Plu (riales ≤2): 2 Plu 2.1 moderatores, utrumque solum RC modum sustentant;

Nota: PCIe0 et SATA0 moderatores multiplicantur; PCIe1 et SATA1 vel USB3_OTG1 moderatores multiplicantur;

● MIPI DPHY CSI RX (ductus ≤2): 2 MIPI DPHY CSI RX portus, 2/4-lane MIPI-CSI modum sustinens;

Nota: Scindendo in 2-lane + 2-lane modo non nunc sustinetur; maximam partem 2 camerarum coniungi potest;

● MIPI DCPHY CSI RX (alveum ≤1): 1 MIPI DCPHY CSI RX portum, modum sustentans 1/2/4-lane MIPI-DPHY vel 0/1/2 Trio MIPI-CPHY modus;

● Nota: Scinditur modus in 2-lane + 2-lane non sustinetur; in TX & RX MIPI DCPHY Combo PHY configurari possunt nisi simul ut modi DPHY TX & DPHY RX, vel simul ut CPHY modi TX, CPHY RX. CIF (alveum ≤1): 1 alveum maximum 16-bit DVP interfacies sustinet 8/10/12/16-bit;

Nota: 3.3V instrumenti, nonnullae facultates paxillos communes sunt;

● HDMI TX (alveum ≤1) sustentat ad HDMI 2.1, maximum subsidium 4K@120Hz, modum HDMI FRL sustinet et cum HDMI TMDS modo compatitur, retrorsum compatitur;

Nota: Communes cum eDP moderatoris;

● eDP (≤1 alveum): Sustinet ad eDP 3.1, maximum subsidium 4K@60Hz, subsidia 1/2/4 Lane modos Swap non sustinet; Nota: Communes cum eDP moderatoris;

● MIPI DCPHYCSI TX (alveum ≤1): 1 MIPI DCPHYCSI RX portum, lances MIPI-DPHY modum sustinet vel modum 0/1/2 Trio MIPI-CPHY;

● Nota: in 2Lane+2Lane modum non adiuvat digeris; MIPI DCPHY Combo PHY TX et RX configurari possunt nisi simul cum modo DPHY TX, DPHY RX, vel simul ut CPHY TX, CPHY RX modus.

● DP (trames ≤1) sustentat ad eDP 3.1, maximum subsidium 4K@120Hz, subsidia 1/2/4 Lane modos, PERMUTO sustinet;

Nota: USB3 OTG0 communes cum signo SS;

● LCD (fluvium ≤1) subsidia 24-bit RGB modum, maximum resolutionem 1920x1080@60Hz; subsidia 16-bit BT1120 modum, maximum resolutionem 1920x1080@60Hz; subsidia 8-bit BT656 modum, maximam resolutionem 720x576@60Hz; Nota: Quidam opes clavorum communes sunt.

● EBC (trames ≤1) subsidia 8-bit/16-bit output, maximum 32 gradus cineraceorum, maxima resolutio 2560x1920@85Hz;

Nota: Quidam opes clavorum communes sunt.

● Audio (≤9 canales): 5 circulos SAI sustinens modum domini servili, 8 ad 32-bit latitudinem, et rates sampling usque ad 48kHz; 2 coetus PDM, modus magisterii, sustinens facultatem 8-alvei input, 16 ad 32-ampli latitudinem, et rates sampling usque ad 192kHz; 2 circulos SPDIFTX; 1 caterva DSM PWMAudio ;

Nota: Quattuor ASRC (Asynchronous Sample Rate Converter) moduli praebentur ad conversionem audiendi datam specimen rate; 1.8V/3.3V interfacies, nonnullae facultates acus communes sunt;

● Aer (≤2 canales): subsidia 2 RGMII interfaciunt cum 10/100/1000Mbps datae rates transmissionis.

Nota: 3.3V RGMII/RMII instrumenti, nonnullae facultates paxillos communes sunt.

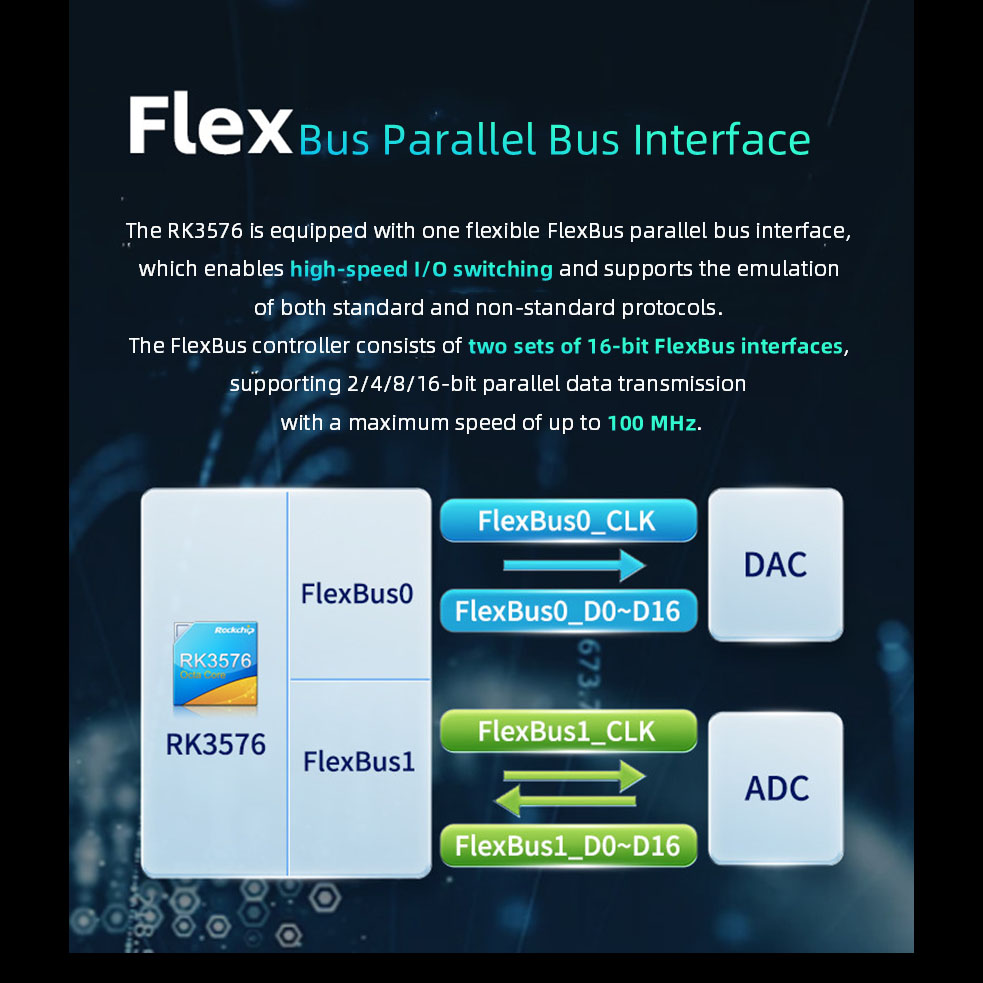

● FlexBus (≤1 canalis): sustinet unum flexibiles parallelos interfacies - FlexBus interfaciei, quod consequi potest altam celeritatem I/O mutandi, et aemulari potest protocolla vel protocolla irregularia. Applicatio typica missionis est aggregatio summae celeritatis 16 frenum ADC et 16 frenum DAC.

Nota: 3.3V interface: quaedam facultates paxillos communes sunt.

● DSMC (≤1 channel): Duplex Data Rate Serial interface. Maxime in PSRAM fabrica communicationis seu periphericis communicationis LocalBus (ut FPGA). Nota: 3.3V interface: quaedam facultates paxillos communes sunt.

● UART (≤12 canales): Maximum sustinetur baud rate est 8Mbps.

Nota: 1.8V/3.3V instrumenti, nonnullae facultates acus communes sunt.

● I³C (≤2 canales): subsidia 7 frenum et 10-bit modi electronici, maxima celeritate usque ad 12.5 Mbit/s, compatible cum bus I²C, maxima celeritate usque ad 400 Kbit/s. Nota: 1.8V/3.3V instrumenti, nonnullae facultates acus communes sunt.

● I²C (≤11 canales): subsidia 7 frenum et 10-bit modi electronici, maxima celeritate usque ad 400 Kbit/s.

Nota: 1.8V/3.3V instrumenti, nonnullae facultates acus communes sunt. SPI (≤5 canales): Configurabilis dominus/servus modus. Nota: 1.8V/3.3V instrumenti, nonnullae facultates acus communes sunt.

POTEST (≤2 canales): subsidia CAN-FD; sustinet 1Mbps.

Nota: 1.8V/3.3V instrumenti, nonnullae facultates acus communes sunt.

● PWM (≤3 canales): 3 independentes moderatores PWM, sustinentes usque ad 16 PWM canales, 32 frenum timor / contra.

Nota: 1.8V/3.3V instrumenti, nonnullae facultates acus communes sunt.

Nota: Nonnullae opes acus multiplicatae sunt. Placere referuntur ad Tabulam Pin Function Comparatio pro details.

Contactus nobis exempla ac magis notitia!
